Case Study

A Mercury Marine inova com a impressora para compósitos F370®CR e os materiais para criar dispositivos de aplicação de decalque customizados


Mercury Marine Innovates with F370®CR Composite Printer & Materials to Create Custom Decal Application Fixture

A impressora 3D para compósitos Stratasys F370®CR e os termoplásticos compósitos de fibra de carbono de alta resistência criaram uma ferramenta mais forte em uma fração do tempo.

Sobre a Mercury Marine

Por mais de 80 anos, a Mercury Marine tem sido um dos principais produtores de sistemas de propulsão marítima comerciais e de consumo. Como inovadora, a Mercury Marine ultrapassa os limites da fabricação, desde o desenvolvimento de sua própria liga de alumínio resistente à corrosão até o emprego de processos de última geração, como a manufatura aditiva.

O desafio

Normalmente, a Mercury Marine levava seis meses e US$ 1.250 para produzir "chapéus" feitos sob medida - acessórios usados para aplicação de decalques na carenagem do motor. Além do custo e do longo tempo de entrega, eles apresentam vários desafios adicionais:

  • Assessórios grandes são pesados e geralmente danificados no ambiente de produção, exigindo a fabricação de um substituto a cada ano
  • Combinar a curvatura do capô do motor é difícil usando métodos de construção convencionais
  • Os acessórios precisam de uma superfície mais macia e sem distorções para evitar arranhões no capô pintado

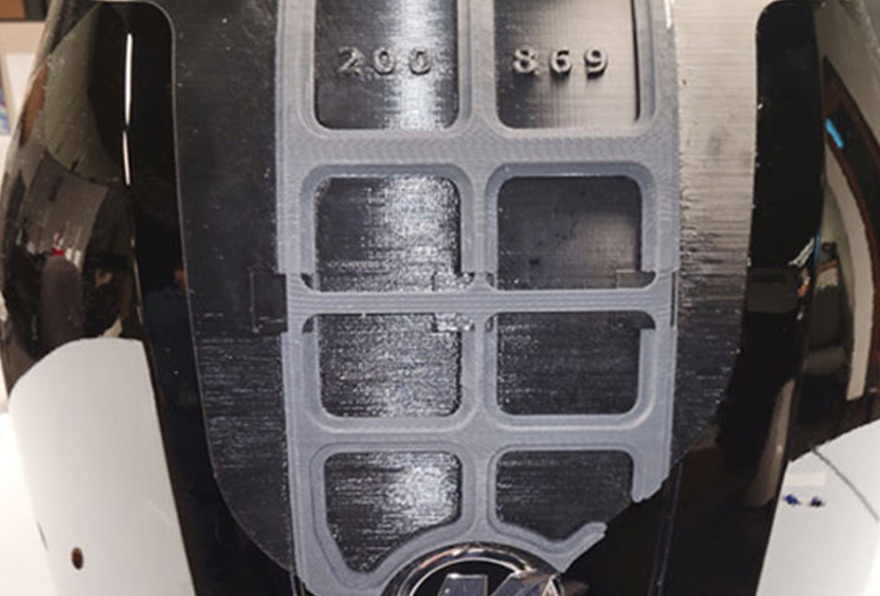

Fixture shown in place on the engine cowl.

A solução

Impressora 3D para compósitos F370CR

Para resolver esses desafios, os designers da Mercury Marine imprimiram em 3D o mais recente acessório usando uma impressora para compósitos F370®CR. A F370CR imprime com termoplásticos compósitos de fibra de carbono de alta resistência e outros materiais como FDM® TPU-92A, um poliuretano termoplástico flexível.

O novo acessório empregava uma estrutura externa feita com material de fibra de carbono FDM® Nylon-CF10, proporcionando rigidez suficiente. A estrutura suportava um revestimento interno impresso separadamente com TPU-92A para fornecer uma superfície sem deformações contra o capô pintado.

A combinação dos dois materiais resultou em um molde de decalque eficaz, capaz de suportar o uso diário no chão de fábrica.

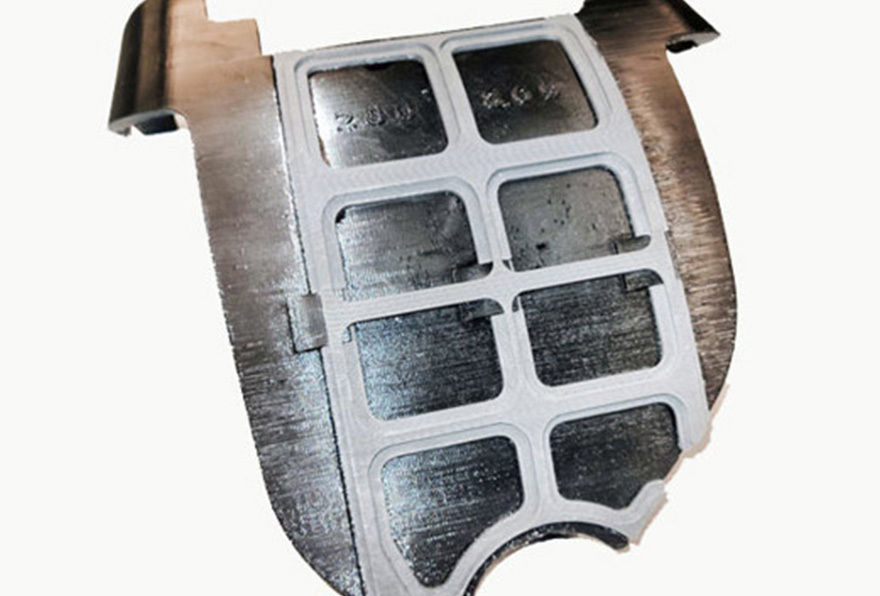

3D printed emblem locating fixture with carbon fiber frame (gray) and TPU backing.
jj4E7FsfmN69J7K68Z5JJB

Mercury Marine - Impressão 3D de Compósitos FDM

Leia o caso de uso completo!

Faça o download do caso de uso completo para saber como a Mercury Marine foi capaz de projetar e produzir o acessório em uma semana e reduziu o custo total em 68%.
