De un vistazo: La impresión 3D está transformando la forma en que se diseñan y fabrican los drones y los UAV. Permite una producción más rápida, componentes ligeros y duraderos, y una personalización bajo demanda, aspectos clave para los sectores que requieren agilidad y cambios frecuentes de diseño. Desde protectores de hélices hasta fuselajes completos de ala fija, la fabricación aditiva ofrece una solución flexible y rentable para la producción moderna de drones en los sectores comercial, militar y civil.
La impresión 3D para drones consiste en el uso de la fabricación aditiva para producir componentes de UAV ligeros y duraderos, desde chasis y soportes de motor hasta carenados aerodinámicos y carcasas de sensores, sin necesidad de utillaje tradicional. Permite una creación de prototipos más rápida, la iteración del diseño y la producción en series reducidas de piezas personalizadas para drones utilizando termoplásticos de grado técnico, materiales compuestos y resinas fotopoliméricas.
Aunque sus orígenes se remontan a los globos aerostáticos del siglo XVII, los vehículos aéreos no tripulados (UAV), conocidos comúnmente como drones, han experimentado un rápido crecimiento en las últimas décadas. Sus aplicaciones abarcan fines comerciales, militares y civiles, y se presentan en muchas formas: desde ágiles cuadricópteros utilizados para la fotografía aérea hasta aeronaves de ala fija empleadas para la vigilancia de largo alcance, la cartografía y el seguimiento medioambiental. Pero, a pesar de sus diferencias, todos están sujetos a una ley común —la gravedad— y deben ser ligeros, duraderos y aerodinámicamente eficientes para un funcionamiento óptimo.
Los métodos tradicionales de fabricación de drones, como el mecanizado, el laminado de fibra de carbono y el moldeo por inyección, obviamente permiten llevar a cabo el trabajo. Sin embargo, también son propensos a ineficiencias que aumentan los costes, alargan los plazos de entrega y limitan la flexibilidad de diseño. Estos inconvenientes se agudizan aún más cuando se añaden a la ecuación la personalización, las frecuentes actualizaciones de diseño y la producción en pequeños volúmenes.
Aquí es donde la fabricación aditiva (AM), o impresión 3D, como se la conoce comúnmente, ofrece una alternativa atractiva a los métodos convencionales. La impresión 3D ofrece ventajas que incluyen una producción más rápida de piezas y una mayor libertad de diseño que los métodos de fabricación habituales. La AM permite disponer de un inventario virtual, lo que elimina los costes asociados al almacenamiento físico. Las piezas se pueden fabricar bajo demanda para adaptarse a diseños que cambian rápidamente y evitar las ineficiencias de las cadenas de suministro. Además, las impresoras 3D pueden ubicarse allí donde se necesiten —incluso sobre el terreno—, lo que permite la rápida producción y el despliegue de piezas de repuesto para drones según las necesidades.
Como resultado, la impresión 3D se utiliza cada vez más para fabricar de todo, desde protectores de hélices para drones hasta carenados aerodinámicos y soportes internos, e incluso drones de ala fija impresos íntegramente en 3D. A medida que las aplicaciones de los drones siguen creciendo e impulsando la demanda, la impresión 3D se está convirtiendo en una herramienta muy eficaz en el conjunto de herramientas de fabricación de UAV modernos.
La fabricación aditiva está transformando la forma en que se diseñan, construyen y utilizan los drones y los UAV. En comparación con la fabricación tradicional, la fabricación aditiva ofrece una velocidad, flexibilidad y rentabilidad inigualables, lo que la hace especialmente adecuada para la naturaleza de la producción de drones, caracterizada por una gran variedad de modelos y bajos volúmenes de producción. Los materiales más ligeros, los procesos de fabricación más eficientes, un flujo de trabajo optimizado y otras ventajas se combinan para hacer de la tecnología aditiva una alternativa muy adecuada a los métodos de producción convencionales.
El peso es un factor crítico en el rendimiento de los drones, ya que influye en el tiempo de vuelo, la carga útil y la eficiencia energética. La fabricación aditiva permite una reducción avanzada del peso mediante el uso de complejas estructuras internas en forma de celosía que son difíciles de conseguir con la fabricación convencional. Además, la naturaleza aditiva de la fabricación aditiva permite crear formas con topología optimizada, y los polímeros de alto rendimiento permiten fabricar piezas más ligeras y, al mismo tiempo, más resistentes que sus equivalentes fabricados de forma tradicional. Estas ventajas se combinan para crear drones ligeros y de alto rendimiento, capaces de prolongar los tiempos de vuelo y reducir el consumo de energía. La fabricación aditiva también permite agrupar varios componentes en un número menor de piezas, lo que reduce el tiempo de montaje y minimiza los posibles puntos de fallo, al tiempo que se reduce el peso y se abaten los costes.
Este dron cuadricóptero impreso en 3D es el resultado de un concurso de diseño para estudiantes.
La fabricación aditiva (AM) reduce significativamente los plazos de desarrollo al eliminar la necesidad de utillaje o mecanizado. Los fabricantes de drones pueden crear prototipos, probar y revisar sus diseños con un tiempo de inactividad mínimo. Las revisiones de diseño se pueden imprimir y probar en cuestión de días —en lugar de semanas—, lo que acelera la iteración y acorta el tiempo de comercialización. Este ahorro de tiempo se extiende también a la producción, con una fabricación más rápida de herramientas, accesorios y componentes para uso final. Esta agilidad resulta especialmente valiosa en mercados en rápida evolución, como los de la vigilancia, la logística de reparto o los sistemas tácticos de UAV, donde el tiempo suele suponer una ventaja competitiva.
Desde el concepto hasta la pieza final, el proceso de fabricación aditiva (AM) es totalmente digital, lo que permite una integración más estrecha entre el diseño, la simulación y la fabricación. Esto permite a los equipos colaborar más fácilmente y realizar actualizaciones de diseño en tiempo real desde ubicaciones dispersas. La eficiencia de la cadena de suministro también mejora, lo que permite producir UAV y piezas de recambio más cerca del lugar donde se necesitan, lo que facilita las operaciones desplegadas en lugares remotos. Esto resulta especialmente valioso para aplicaciones de defensa, respuesta a emergencias o en zonas remotas, donde las piezas de recambio deben estar disponibles de forma rápida y fiable. La producción interna y local también reduce el riesgo de aranceles económicos y protege la propiedad intelectual.
La fabricación tradicional suele requerir utillaje costoso o cantidades mínimas de pedido elevadas, lo que puede resultar difícil de justificar sin grandes volúmenes de producción. La fabricación aditiva (AM) reduce los costes al eliminar la necesidad de utillaje y minimizar el desperdicio de material, lo que hace que la producción de bajo volumen y las piezas únicas sean económicamente viables. Esto resulta ideal para UAV personalizados o prototipos en los que la flexibilidad y la asequibilidad son fundamentales. Además, la posibilidad de consolidar los ensamblajes en un menor número de piezas también reduce los costes de producción y montaje.
En cuanto al rendimiento de los materiales, las opciones son amplias y cada vez mayores. Los ingenieros pueden elegir entre polímeros resistentes al calor, compuestos de fibra de carbono, elastómeros flexibles o resinas resistentes a los productos químicos. Los materiales también pueden mejorarse con opciones de posprocesamiento que incluyen sprays ESD, tintes, pinturas, recubrimientos químicos y galvanizados. Cada material ofrece ventajas específicas para diferentes funciones, desde las carreras de alta velocidad hasta aplicaciones militares con drones preparados para el terreno.
A diferencia de los métodos sustractivos, que generan una cantidad significativa de residuos, la impresión 3D construye las piezas capa a capa, utilizando únicamente el material necesario. Por el contrario, la fabricación aditiva (AM) produce menos residuos, utiliza menos materias primas y, a menudo, consume menos energía. Los fabricantes también pueden elegir entre materiales de origen biológico y renovables. Esto puede suponer un factor diferenciador significativo para las empresas que buscan reducir su huella medioambiental.
Este dron incorpora una carcasa tipo «capullo», una carcasa del motor y un controlador de velocidad impresos en 3D.
El papel de la impresión 3D en el desarrollo de los drones va mucho más allá de la simple creación de prototipos. En los sectores militar, comercial, recreativo y de investigación, la fabricación aditiva se ha convertido en un potente motor de rendimiento, adaptabilidad e innovación, lo que ha hecho que el concepto de dron imprimible en 3D sea una realidad práctica en el mercado actual. A continuación se explica cómo diferentes sectores están aprovechando la impresión 3D:
Además, los termoplásticos avanzados, como la resina ULTEM™ 9085 y los materiales compuestos, ofrecen propiedades adecuadas para aplicaciones exigentes de UAV, entre las que se incluyen la resistencia al fuego, la resistencia térmica, la resistencia mecánica, la rigidez y el bajo peso. La resina ULTEM™ 9085 también se ha estudiado para posibles aplicaciones en radomos debido a sus propiedades de transmisión de radiofrecuencia. Estos materiales pueden soportar el funcionamiento de drones en condiciones exigentes, como el calor y las vibraciones.
Un ejemplo de dron militar utilizado para la vigilancia.
Los drones tácticos utilizados para vigilancia o reconocimiento deben ser fácilmente configurables para adaptarse a las necesidades de la misión. Gracias a la impresión 3D, los equipos pueden crear rápidamente estructuras o carcasas personalizadas para diferentes conjuntos de sensores, equipos de comunicaciones o cargas útiles. Los drones desechables —diseñados para un uso a corto plazo en entornos de alto riesgo— se benefician de la rentabilidad de las piezas impresas en 3D y de la capacidad de desplegarse rápidamente sin tener que esperar a las cadenas de suministro tradicionales. Algunas operaciones tácticas también aprovechan los drones militares FPV (vista en primera persona) para proporcionar a los operadores un control visual en tiempo real durante las misiones, combinando las ventajas del pilotaje inmersivo con el conocimiento de la situación.
Las aplicaciones de «drones como primeros intervinientes» (DFR) son utilizadas por organismos de seguridad pública, como la policía, los cuerpos de bomberos y los servicios médicos de urgencia, para responder rápidamente a llamadas de emergencia e incidentes. Estos drones suelen llegar antes que los equipos de intervención humanos, para proporcionar vídeo en tiempo real, datos y conocimiento de la situación que pueden orientar y optimizar la respuesta de los equipos sobre el terreno.
Además, los termoplásticos avanzados, como la resina ULTEM™ 9085 y los materiales compuestos, ofrecen propiedades como la resistencia al fuego y la absorción de ondas de radar, lo que los hace ideales para estructuras de aeronaves de grado militar. Estos materiales se utilizan en drones que deben funcionar en condiciones extremas, como el calor, las vibraciones y la exposición electromagnética.
Las bases de operaciones avanzadas pueden equiparse ahora con impresoras 3D móviles, lo que permite la fabricación bajo demanda de piezas para drones sin necesidad de una logística centralizada. Entre los ejemplos se incluyen centros de impresión 3D instalados dentro de contenedores de transporte que pueden trasladarse al lugar donde se necesiten. Este nivel de agilidad reduce el tiempo de inactividad y aumenta la independencia operativa, un activo inestimable en entornos militares.
Los drones han transformado el funcionamiento de sectores como la agricultura, la energía, la construcción y la logística. Ya sea para supervisar el estado de los cultivos, inspeccionar infraestructuras remotas o entregar suministros médicos, los UAV se han convertido en herramientas esenciales, y la impresión 3D respalda su rápido despliegue y su continua evolución.
En agricultura, por ejemplo, los drones pueden necesitar soportes de carga útiles personalizados para diferentes sensores o boquillas de aplicación. Con la impresión 3D, los ingenieros pueden diseñar, probar e implementar estos accesorios en cuestión de días. Del mismo modo, los drones de inspección de infraestructuras suelen necesitar carcasas modulares para alojar equipos de termografía o LiDAR (detección y medición de distancias por luz). La fabricación aditiva hace posible este tipo de agilidad en los productos sin la carga que suponen el reequipamiento o la subcontratación.
Cuando se rompen piezas sobre el terreno, como un tren de aterrizaje agrietado o un protector de rotor dañado, a menudo se pueden volver a imprimir y sustituir in situ. Esta producción bajo demanda ayuda a reducir el tiempo de inactividad y minimiza las interrupciones operativas.
En las carreras de drones y en el vuelo FPV de estilo libre, la velocidad y la maniobrabilidad son fundamentales. En este ámbito, la impresión 3D ofrece a los pilotos una ventaja al permitirles personalizar y ajustar con precisión sus drones para obtener un rendimiento óptimo. Los pilotos suelen experimentar con diferentes geometrías de chasis para mejorar el flujo de aire, reducir la resistencia aerodinámica y equilibrar la agilidad con la estabilidad, especialmente al desarrollar un cuadricóptero impreso en 3D optimizado para un rendimiento máximo. Estos cambios pueden prototiparse e imprimirse rápidamente, lo que permite un perfeccionamiento iterativo entre competiciones. Materiales como el TPU (un termoplástico flexible similar al caucho) se utilizan con frecuencia para imprimir piezas de drones FPV resistentes a los impactos, como parachoques y soportes, lo que ayuda a los drones a sobrevivir a los choques y volver a volar más rápido.
Aunque en este mercado se suelen utilizar impresoras de consumo, Stratasys se centra en aplicaciones industriales y de defensa con UAV que requieren mayores niveles de repetibilidad, rendimiento de los materiales y rendimiento de producción.
Las universidades, las instituciones de investigación y las startups aeroespaciales utilizan la impresión 3D como herramienta fundamental para la innovación en el ámbito de los drones. En los laboratorios donde la rapidez y la experimentación son clave, la fabricación aditiva permite a los ingenieros y estudiantes poner a prueba ideas, validar diseños y desarrollar sus conceptos con rapidez.
Gracias a este rápido ciclo de desarrollo, los drones se han convertido en un elemento central de diversos proyectos de investigación en ingeniería, desde sistemas de navegación autónomos hasta configuraciones de propulsión híbrida. Gracias a la impresión 3D, los investigadores pueden construir fuselajes, soportes a medida y carcasas internas adaptadas a sus sensores y equipos de prueba, sin tener que recurrir a la fabricación externa. Este enfoque también favorece el desarrollo de un kit de drones impreso en 3D, lo que permite a estudiantes e ingenieros montar y probar sistemas completos de UAV con recursos mínimos.
A medida que la tecnología de los drones y sus aplicaciones evolucionan, la tecnología aditiva sigue avanzando para satisfacer las necesidades del mercado. Por ejemplo, la ciencia de los materiales ya ha desarrollado termoplásticos de alto rendimiento y mezclas de fibra de carbono. Estos materiales igualan a los tradicionales en resistencia y ofrecen ventajas únicas como la resistencia química, la retardancia al fuego e incluso la absorción de radar. Y continúa la investigación para satisfacer exigencias de materiales aún más exigentes.
La inteligencia artificial también está dando forma al futuro. Las herramientas de diseño generativo y simulación permiten a los ingenieros generar automáticamente geometrías de piezas optimizadas para la eficiencia en la soporte de cargas y la reducción de peso. Estas estructuras orgánicas, similares a celosías, serían imposibles de fabricar mediante métodos tradicionales, pero son ideales para la impresión 3D.
Otra tendencia interesante es la impresión multimaterial y la funcionalidad integrada. En el futuro, los UAV podrían imprimirse con materiales rígidos y flexibles en una sola operación, o incluso incluir sensores integrados, canales de cableado o elementos de antena directamente dentro de la estructura, lo que reduciría el peso y mejoraría la fiabilidad.
La fabricación híbrida también está en auge. Muchos fabricantes combinan la impresión 3D con el mecanizado CNC, el moldeo o la fundición para obtener lo mejor de ambos mundos: libertad geométrica e interfaces de alta precisión.
Por último, la tendencia hacia los inventarios digitales y la producción distribuida está transformando la forma en que se almacenan y suministran las piezas de los drones. En lugar de mantener un inventario físico, las organizaciones pueden disponer de un catálogo digital de piezas que se pueden imprimir localmente, bajo demanda. Este enfoque simplifica la logística y mejora la capacidad de respuesta, especialmente para el mantenimiento sobre el terreno, los despliegues remotos o las aplicaciones de defensa.
Imprimir con éxito en 3D piezas para drones y UAV no solo depende de utilizar la impresora adecuada, sino que requiere la combinación correcta de un diseño bien pensado, una estrategia de materiales y la integración de procesos. Para sacar el máximo partido a lo que ofrece la fabricación aditiva, los desarrolladores de drones deben abordarla como un ecosistema de ingeniería completo.
Todo empieza por el diseño. Es fundamental aplicar los principios del diseño para la fabricación aditiva (DfAM). En lugar de limitarse a duplicar piezas que en un principio estaban pensadas para ser mecanizadas o moldeadas, los ingenieros pueden crear diseños optimizados de drones impresos en 3D que aprovechen al máximo las capacidades únicas de la fabricación aditiva. Esto implica utilizar la optimización topológica para eliminar masa innecesaria, integrar estructuras reticulares internas para aligerar las piezas que soportan carga sin perder resistencia, y reducir el número total de piezas combinando varias de ellas en un único componente impreso. El resultado son diseños de drones imprimibles en 3D más resistentes y ligeros.
La forma de esta sección del fuselaje de un UAV impresa en 3D se logró mediante la optimización topológica.
La selección de materiales es igualmente importante. Los drones operan en diversas condiciones —desde desiertos calurosos hasta campos lluviosos o grandes altitudes— y las necesidades de materiales varían en consecuencia. Para los componentes estructurales, los termoplásticos de alto rendimiento, como la resina ULTEM™ 9085 o el nailon reforzado con fibra de carbono, ofrecen la resistencia mecánica y térmica necesarias para casos de uso exigentes. En el caso de los parachoques, amortiguadores o soportes resistentes a los impactos en los drones de competición, los materiales flexibles, como el poliuretano termoplástico, proporcionan absorción de impactos. Y para probar carcasas aerodinámicas o crear carcasas con detalles precisos, las resinas fotopoliméricas ofrecen acabados lisos y tolerancias ajustadas.
Elegir la tecnología de impresión 3D adecuada es igual de crucial. Cada proceso tiene sus puntos fuertes. La impresión basada en extrusión es ideal para prototipos resistentes y funcionales, así como para estructuras listas para volar. La tecnología SLA proporciona superficies lisas que resultan excelentes para estudios aerodinámicos. Otras tecnologías permiten la producción en serie repetible de piezas funcionales.
Dada la importante ventaja de la impresión 3D para la iteración rápida, tu objetivo debería ser imprimir múltiples versiones de diseño, probarlas en condiciones de vuelo y utilizar los conocimientos adquiridos para mejorar cada generación. Desde comprobaciones de ajuste hasta ensayos en túnel de viento y análisis de tensiones, la fabricación aditiva te permite fallar rápido y aprender más rápido.
En el caso de las piezas de producción, la integración de la tecnología aditiva con la fabricación tradicional puede ofrecer lo mejor de ambos mundos. Por ejemplo, se pueden añadir roscas metálicas o superficies de acoplamiento de alta tolerancia tras la impresión mediante mecanizado o insertos. También se pueden utilizar técnicas de posprocesamiento, como el alisado al vapor, el sellado o el pintado, para mejorar la calidad de la superficie, la durabilidad o la estética.
Y, por último, ten en cuenta que no tienes por qué hacerlo todo solo. Colaborar con especialistas en fabricación aditiva puede ayudarte a garantizar el éxito de tu programa de desarrollo de drones. Desde evaluar la idoneidad de los materiales hasta revisar los archivos CAD para comprobar su imprimibilidad, el asesoramiento de expertos puede agilizar los flujos de trabajo y evitar errores costosos. Y lo que es igual de importante, garantiza que las piezas que imprimas sean aptas para el vuelo y se ajusten a tus objetivos de rendimiento.
La impresión 3D no es una solución válida para todo. Los resultados adecuados dependen de que la aplicación se adapte a la tecnología de impresión correcta. Afortunadamente, Stratasys ofrece cinco tecnologías de polímeros únicas que proporcionan a los fabricantes una selección de herramientas para diseñar y fabricar componentes para drones y UAV. Cada tecnología tiene puntos fuertes específicos, por lo que, dependiendo del objetivo concreto del componente, suele haber un proceso de impresión 3D que satisfaga los requisitos.
La tecnología PolyJet™ permite crear prototipos ultradetallados con alta resolución, superficies lisas y capacidad multimaterial, ideales para desarrollar componentes de drones en los que tanto la forma como la función son importantes. Los ingenieros pueden realizar iteraciones rápidas en carcasas de sensores, carenados aerodinámicos o soportes internos, todo ello con un realismo visual y táctil preciso.
El material PolyJet ToughONE™ permite una creación de prototipos más funcional, ya que ofrece resistencia a los impactos y estabilidad dimensional. Esto lo hace adecuado para piezas con encajes a presión y elementos de paredes delgadas, así como para componentes que puedan someterse a ligeras pruebas mecánicas o comprobaciones de ajuste.
La capacidad de la tecnología PolyJet para combinar materiales en una única impresión ayuda a simular el rendimiento de la pieza final, al tiempo que mantiene una alta precisión estética. Para los equipos de drones que buscan validar geometrías complejas o presentar prototipos casi definitivos a las partes interesadas, PolyJet logra un equilibrio entre el realismo y la preparación para su uso en el mundo real.
Una característica de seguridad de estos drones se prototipó en múltiples ocasiones con la tecnología PolyJet hasta alcanzar la configuración óptima definitiva.
La tecnología FDM® es uno de los métodos de impresión 3D más utilizados en la fabricación de drones. Funciona extruyendo filamento termoplástico por capas para formar piezas duraderas y resistentes, ya sean prototipos funcionales o componentes de uso final utilizados en drones en vuelo.
En aplicaciones de UAV, la tecnología FDM destaca en la producción de elementos estructurales como chasis de drones impresos en 3D, soportes de motor, tren de aterrizaje o carcasas para la carga útil. La amplia gama de materiales disponibles facilita la elección del material adecuado para cada aplicación. Los materiales de uso general, como el ABS y el ASA, son opciones de menor coste que ofrecen buenos resultados de impresión. Otros materiales, como el PC-ESD (policarbonato disipador de electricidad estática), constituyen ayudas de fabricación eficaces para eliminar la acumulación de electricidad estática en el montaje de los componentes electrónicos de los drones. Para aplicaciones más exigentes, los termoplásticos de alto rendimiento, como las resinas ULTEM™, los polímeros de fibra de carbono y los materiales basados en PEKK de Antero®, ofrecen una gran resistencia mecánica, resistencia química y térmica, así como otras propiedades beneficiosas.
Para esta carcasa de cámara impresa en 3D, utilizada en un dron militar, se empleó el termoplástico ASA.
Las impresoras FDM abarcan desde sistemas aptos para la oficina, con un tamaño reducido y capacidades versátiles, hasta sistemas de producción industrial como la Fortus 450mc™, la F900® y la F3300®. La F3300 incorpora la tecnología FDM de última generación, con velocidades de impresión hasta tres veces superiores a las de las impresoras anteriores, lo que se traduce en un mayor rendimiento y un menor coste por pieza.
A la hora de crear prototipos de piezas que requieren un alto nivel de precisión combinado con un excelente acabado superficial, la estereolitografía (SLA) es la mejor opción. La SLA utiliza un láser para polimerizar resinas fotopoliméricas, lo que da como resultado piezas con detalles extremadamente precisos. Esto la hace ideal para componentes que requieren tolerancias estrictas o superficies aerodinámicas lisas.
Esta tecnología resulta muy útil en las primeras fases de desarrollo, en las que los ingenieros necesitan prototipos que tengan el mismo aspecto y tacto que el producto final. Por ejemplo, se pueden fabricar cubiertas optimizadas para el flujo de aire o carcasas de prueba con una calidad muy cercana a la del moldeo por inyección, perfectas para pruebas en túnel de viento o maquetas visuales.
La tecnología SLA de Stratasys se ofrece a través de la gama Neo® de impresoras SLA. La impresora 3D Neo800+ cuenta con una velocidad de impresión líder en el sector y una cámara de impresión muy espaciosa, perfecta para imprimir componentes de UAV de mayor tamaño. Junto con un sistema de materiales abierto, la tecnología SLA de Neo ofrece una opción versátil para prototipos de UAV de alta precisión y piezas de uso final de bajo volumen.
La tecnología SAF® (Selective Absorption Fusion®) ofrece la repetibilidad y el rendimiento necesarios para ampliar la producción de drones. Mediante un proceso basado en polvo, la tecnología SAF fabrica piezas termoplásticas resistentes con detalles precisos y propiedades mecánicas isotrópicas. Una de sus principales ventajas radica en su capacidad de producción, que permite fabricar cantidades mucho mayores de piezas impresas en comparación con otras tecnologías de impresión 3D a un coste competitivo. Sin embargo, otra ventaja destacable es SAF™ Relife, que permite reutilizar el polvo de PA12 usado procedente de tecnologías como SLS o MJF —que antes se consideraba residuo— para convertirlo en piezas de uso final. Se trata de una ventaja significativa para los clientes que buscan opciones de impresión sostenibles. La tecnología SAF tampoco requiere gases inertes para su funcionamiento, a diferencia del proceso SLS, lo que contribuye aún más a sus beneficios en materia de sostenibilidad.
La tecnología SAF se implementa a través de la impresora 3D H350® y puede producir docenas o cientos de componentes para UAV, como soportes, bastidores, paneles de carcasa o soportes para baterías, en una sola impresión. Su consistencia la hace ideal para fabricantes que desean salvar la brecha entre la creación de prototipos y la producción a gran escala sin tener que invertir en utillaje ni esperar a recibir piezas de proveedores extranjeros. Y lo que es más importante, la tecnología SAF también produce piezas con un coste unitario inferior al de otras tecnologías PBF existentes.
Para los programas de drones que requieren una réplica rentable de piezas y una producción en serie, la tecnología SAF ofrece el rendimiento y la fiabilidad necesarios.
La tecnología DLP de fotopolimerización programable (P3™) permite la producción de componentes pequeños y muy detallados utilizando resinas de alto rendimiento. Las impresoras Origin® P3 DLP pueden producir piezas para UAV, como soportes para sensores, soportes de cardán y carcasas de conectores, en las que son esenciales unas tolerancias estrictas y un alto rendimiento mecánico. Además, las piezas fabricadas en impresoras Origin presentan un acabado superficial muy liso, que emula los resultados obtenidos con el moldeo por inyección.
Más allá de sus capacidades de impresión, la tecnología DLP P3 destaca por su diversidad de materiales. Los ingenieros pueden elegir entre materiales resistentes, resistentes al calor, a prueba de descargas electrostáticas (ESD) y elastoméricos, en función de las necesidades. Esto la hace ideal para aplicaciones en las que la complejidad del diseño se une a condiciones exigentes, como los accesorios modulares para drones o los soportes amortiguadores.
Cuando la relación resistencia-peso es un factor crítico, como suele ocurrir en el diseño de drones, la impresión 3D con materiales compuestos ofrece una ventaja sin igual. Al incorporar fibra de carbono cortada a los termoplásticos base, el material resultante proporciona a las piezas una resistencia, rigidez y durabilidad excepcionales, al tiempo que mantiene las características de ligereza del polímero.
Las impresoras FDM preparadas para materiales compuestos pueden producir piezas que requieren una resistencia superior, como brazos de drones, plumas o refuerzos transversales internos. Materiales como el FDM® Nylon-CF10 o el FDM® Nylon 12CF combinan las ventajas de un polímero impreso en 3D con el rendimiento estructural de los compuestos tradicionales, pero sin los laboriosos procesos de laminado.
Para los UAV utilizados en defensa, el sector aeroespacial o cualquier aplicación de alta resistencia, la impresión 3D con materiales compuestos es clave para lograr diseños ligeros que no se vean comprometidos bajo carga.
Los fabricantes de drones y sus socios de producción ya están aplicando las tecnologías de Stratasys, lo que permite que la fabricación aditiva pase de la fase de prototipado a la producción en serie. Estos ejemplos muestran lo que ese cambio puede suponer en la práctica: piezas listas para volar, mayor rendimiento y menores costes de producción.

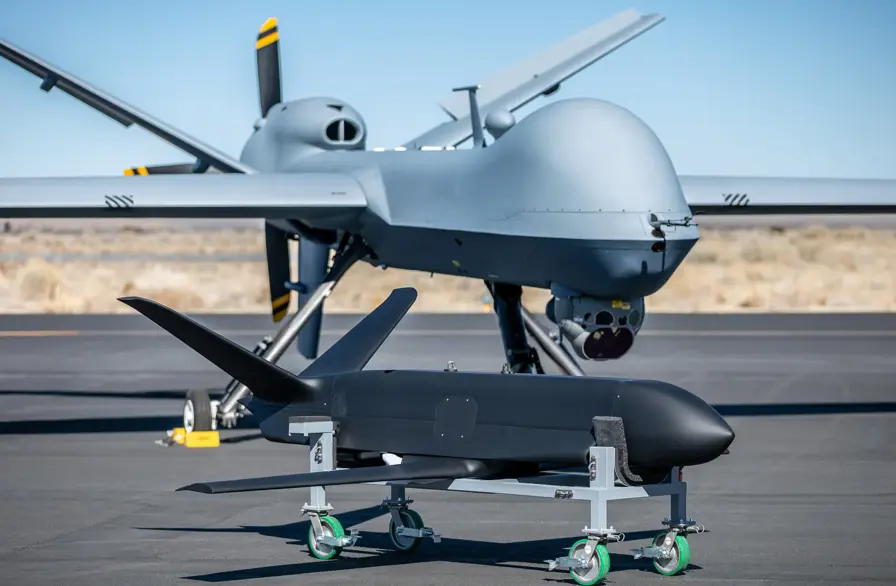

General Atomics Aeronautical Systems ha creado un ecosistema de fabricación aditiva que ahora da soporte a miles de piezas que vuelan en varias plataformas de aeronaves no tripuladas. Ya en 2022, la empresa informó de que solo en su MQ-9B SkyGuardian había unas 240 piezas fabricadas mediante fabricación aditiva, lo que supuso un ahorro de 2 millones de dólares en costes de utillaje y, además, un ahorro recurrente de más de 300 000 dólares.

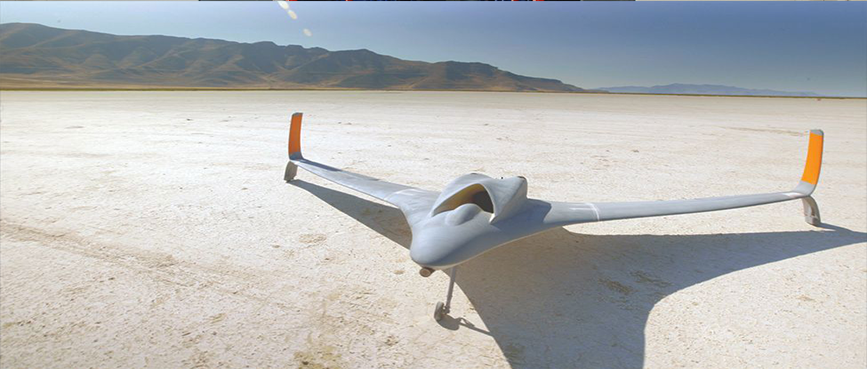

Aurora Flight Sciences colaboró con Stratasys para construir una aeronave teledirigida, propulsada por un motor a reacción y con vectorización de empuje. De sus 34 componentes, 26 se imprimieron en 3D, lo que supone aproximadamente el 80 % del peso del fuselaje. La aeronave terminada presentaba una envergadura de 9,5 pies (2,9 m), pero un peso de fuselaje de tan solo 14 libras (6,4 kg), y la fabricación aditiva redujo el tiempo de construcción a la mitad al eliminar por completo el uso de utillaje.
En el proyecto se utilizaron impresoras 3D Stratasys Fortus®, con termoplástico ASA para recubrir las alas y el fuselaje. Otras piezas impresas fueron un depósito de combustible de nailon, una cubierta del conducto de escape de resina ULTEM™ 1010 y un conducto metálico de vectorización de empuje fabricado en INCONEL® 718.
Los equipos no necesitan disponer de sus propias impresoras 3D industriales para incorporar la fabricación aditiva a la producción de drones. Los servicios de fabricación aeroespacial de Stratasys Direct ofrecen a los equipos de UAV acceso a tecnologías aditivas, materiales aeroespaciales, servicios de acabado y una producción con control de calidad para prototipos, utillaje y piezas de uso final, sin necesidad de realizar ninguna inversión inicial. Esto abre más opciones, como fabricar piezas bajo demanda, aumentar la capacidad cuando hay mucho trabajo o simplemente probar un proceso antes de comprometerse a adquirir su propio equipo.
Muchas piezas de drones pueden beneficiarse de la fabricación aditiva, como protectores de hélices, fuselajes, trenes de aterrizaje, soportes de motor, carcasas de sensores, carenados aerodinámicos, soportes internos y cajas para componentes electrónicos o baterías impresos en 3D. Los tipos de piezas que se pueden imprimir solo están limitados por la capacidad de la tecnología aditiva para cumplir los requisitos de diseño.
¿Qué materiales se suelen utilizar para los drones impresos en 3D?
Entre los materiales se incluyen:
Cuando se utilizan termoplásticos o compuestos de grado de ingeniería, las piezas impresas en 3D pueden igualar o superar el rendimiento mecánico de los componentes moldeados por inyección e incluso de las piezas metálicas en algunas aplicaciones, especialmente en el caso de piezas como brazos, bastidores y soportes estructurales.
Sí. Los usuarios militares utilizan la fabricación aditiva para drones desechables, cargas útiles personalizadas para misiones y la sustitución de piezas sobre el terreno. Los materiales que ofrecen propiedades como la resistencia al fuego, una elevada relación resistencia-peso, resistencia al calor y resistencia química pueden dar respuesta a exigentes aplicaciones de defensa, siempre que se cumplan los requisitos de homologación de la pieza en cuestión.
Las piezas de UAV impresas en 3D pueden fabricarse con un peso muy reducido mediante diseños que incluyan celosías internas, estructuras huecas o geometrías con topología optimizada para minimizar la masa sin perder resistencia. Esto repercute directamente en el tiempo de vuelo, la maniobrabilidad y la capacidad de carga útil.
Sí, muchas organizaciones, especialmente en el ámbito de la defensa y las operaciones sobre el terreno, utilizan impresoras 3D portátiles o in situ para fabricar piezas de recambio, lo que reduce el tiempo de inactividad y elimina la necesidad de llevar grandes existencias.
Depende de la aplicación y de la tecnología aditiva utilizada. Algunas piezas pueden utilizarse tal y como se imprimen; otras pueden beneficiarse de un posprocesamiento, como el alisado de superficies, la eliminación de soportes, el mecanizado, el sellado o el pintado, para mejorar el ajuste, el acabado o el rendimiento.
Para la producción de volúmenes bajos a medios, la creación rápida de prototipos o los drones personalizados, la impresión 3D suele ser más rentable que los métodos tradicionales debido a los menores costes de utillaje y a unos plazos de entrega más rápidos. Resulta especialmente adecuada para necesidades de gran variedad y bajo volumen.
Esperamos haber podido demostrar cómo la fabricación aditiva resulta una solución excelente para la producción de drones y UAV. Tres factores significativos son la capacidad de modificar fácilmente los diseños para adaptarse a diversos objetivos de misión, la rentabilidad asociada a la producción de volúmenes reducidos y la capacidad de proteger la propiedad intelectual mediante la producción interna o la fabricación por contrato segura.
Stratasys cuenta con la tecnología de procesos y materiales más completa para adaptarse a prácticamente cualquier caso de uso específico en la producción de UAV. Sin embargo, lo más importante es que contamos con la experiencia, la trayectoria en el sector y el equipo de asistencia capaz de ayudarte donde y cuando más lo necesites. Llevamos más de 30 años siendo un socio de confianza de las empresas aeroespaciales, respaldados por miembros del equipo procedentes del propio sector aeroespacial. Tanto si te centras en UAV de gran tamaño, en pequeños drones portátiles o en la fabricación avanzada de drones, estamos aquí para ayudarte a alcanzar el éxito con la tecnología aditiva.
