O 99P Labs, um campo de provas digitais para inovações de mobilidade e energia, apoiado pela Honda e pela Ohio State University, usou a impressão 3D para fazer uma ferramenta de teste de conformabilidade universal (UFT), que é usada para quantificar a conformabilidade de novos materiais de chapa metálica.
As operações de conformação de chapas metálicas para aplicações automotivas, aeroespaciais e industriais em geral são tipicamente realizadas com formas de aço e matrizes usinadas a partir de aço ferramenta. Esta é uma abordagem eficaz para grandes volumes unitários, uma vez que o material da ferramenta é capaz de suportar operações de alto ciclo.
No entanto, para a produções de baixo volume, como desenvolvimento de veículos automotivos, as ferramentas usinadas são uma abordagem cara e demorada. Esses cenários geralmente exigem alterações nas ferramentas à medida que os projetos evoluem, o que gera tempo e custo adicionais no projeto ou limita o escopo do projeto.

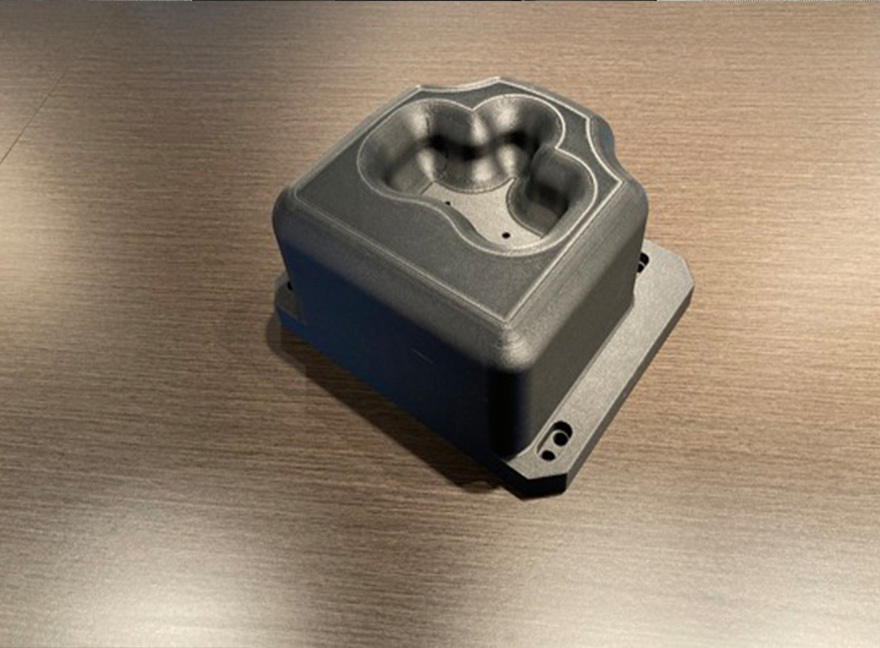

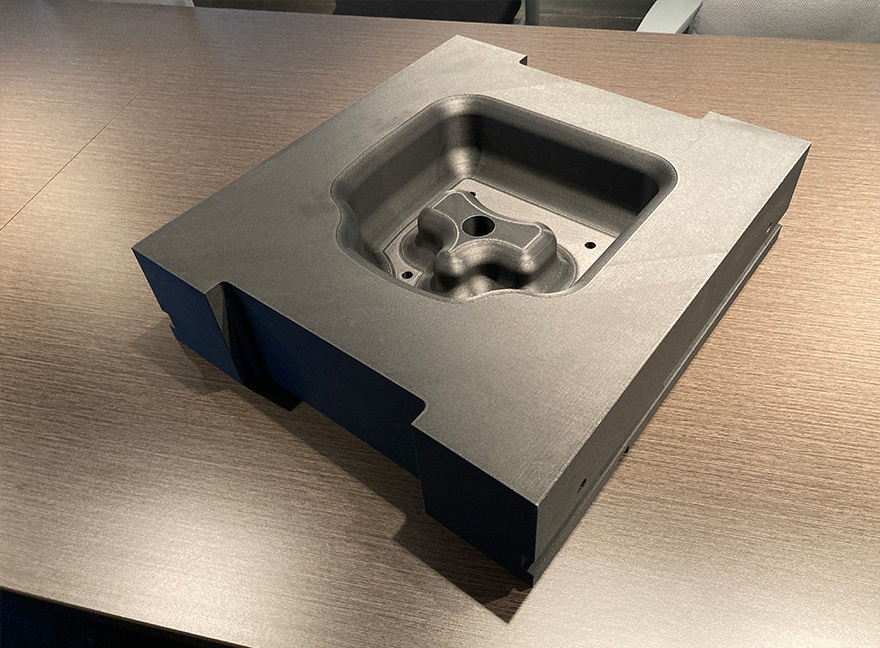

Ferramentas de conformação de chapa metálica impressas em 3D feitas com FDM® Os termoplásticos oferecem uma alternativa durável, além de econômica e eficiente em termos de tempo às ferramentas metálicas usinadas. A ferramenta foi impressa com FDM® Nylon 12CF, um polímero composto preenchido com 35% de fibra de carbono picada. As ferramentas UFT e formas semelhantes de estampagem de chapas metálicas são usadas durante o desenvolvimento do veículo, quando há probabilidade de alterações no projeto e as quantidades de produção de peças são baixas.
Em última análise, a ferramenta de conformação FDM Nylon-12CF proporcionou resultados bem-sucedidos, produzindo 40 peças, facilmente dentro da meta de produção desejada. A solução impressa em 3D também obteve uma redução de custo de 65% em relação à opção tradicional de ferramenta de forma de metal usinado.
Sobre o FDM Nylon 12CF (Fibra de Carbono)Faça o download do caso de uso completo para saber como a 99P Labs foi capaz de projetar produzir a peça, rendeu 40 unidades e teve uma redução de custo de 65%.
