Case Study

East/West Industries: Matrizes de conformação de metais com impressão 3D


East West Industries: 3D Printing Metal Forming Dies

Caso de uso do cliente FDM: East/West Industries



A East/West Industries, fornecedora de peças aeroespaciais, tem uma reputação baseada na qualidade e pontualidade. Seu processo tradicional de produção de matrizes de conformação de metais foi um processo integral, mas lento, para o sucesso da empresa.

No entanto, um problema potencialmente devastador gerou um novo e refinado processo de criação de matrizes de conformação de metais com a tecnologia FDM da Stratasys. A East/West agora está produzindo suas matrizes e ferramentas de conformação de metais com sua impressora 3D Stratasys 450mc e Nylon 12CF, um material polimérico composto.

As matrizes de conformação de metal impressas em 3D permitiram que a East/West reduzisse significativamente o custo de fabricação de matrizes de conformação de metal.

Continue lendo este estudo de caso para descobrir como a East/West alcançou 80% de redução de custos e 87% de economia de tempo com as soluções da Stratasys em comparação com a conformação tradicional de metais.

Você também pode baixar o PDF clicando abaixo.

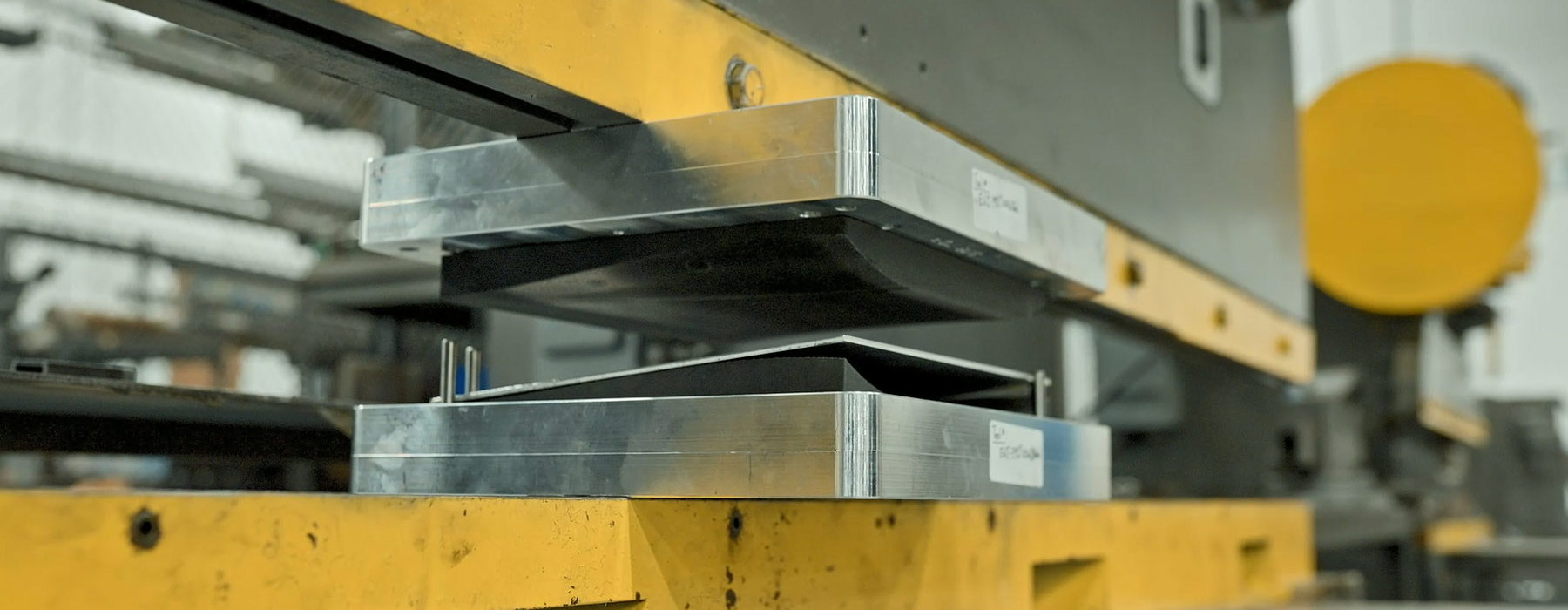

3D printed metal forming dies allowed East/ West significantly drive down the cost of making metal forming dies
Customer Profile

Perfil do Cliente

A East/West Industries, Inc. é uma empresa que projeta e fabrica equipamento aeroespacial focada na produção de assentos e produtos de aeronaves que salvam vidas de tripulantes. Fundada em 1968, esta empresa criada por mulheres atende a grandes OEMs de aeronaves, como Boeing, Lockheed e Sikorsky, e recebe vários prêmios de qualidade e fornecedores.

Uma matriz de conformação de metal danificada

Parte da produção da East/West envolve a fabricação de componentes de chapa metálica. Um trabalho específico do cliente exigia o uso de uma matriz de conformação usinada. Mas descobriu-se que a matriz estava danificada pouco antes do início do trabalho. Como a oficina mecânica da East/West já estava comprometida com peças de produção, uma nova ferramenta exigiria terceirização, comprometendo a capacidade da East/West de cumprir o cronograma de entrega do cliente. Mesmo que a oficina mecânica tivesse capacidade, uma matriz recém-fabricada exigiria a compra de aço para ferramentas e tempo para usinar a forma complexa da matriz, o que também colocaria o cronograma de entrega em risco.

Hup7pezXitNTxWhBjqgbbV

Crise evitada:

Fortus 450mc e FDM Nylon 12CF

A East/West possui uma impressora 3D Fortus 450mc™ e a usa para fazer modelos conceituais, ferramentas de trabalho e acessórios de montagem. Ela é capaz de imprimir com material de fibra de carbono FDM® Nylon 12CF, um polímero composto com resistência e rigidez suficientes para ser usado no lugar do metal para aplicações específicas. Em vez de usinar uma matriz de substituição que arriscava estender o cronograma de produção, os engenheiros da East/West decidiram imprimir a matriz de conformação em tamanho real com o Fortus 450mc usando o material FDM Nylon 12CF.



Impacto da parceria com as soluções de impressão 3D da Stratasys

As matrizes de conformação de metal impressas em 3D permitiram que a Graco fabricasse todos os suportes de protótipo necessários no prazo e reduziu significativamente o custo de ferramentas e o tempo de entrega de compras. O custo total para imprimir as ferramentas em 3D foi US$400, uma economia de US$1600 em relação ao custo de US$2000 para terceirizar. O tempo de entrega foi reduzido de aproximadamente um mês para três dias, uma economia de tempo de 90% em relação às ferramentas terceirizadas. Além disso, um conjunto de ferramentas impressas em 3D resistiu a 40 ciclos de operação de formação, sem degradação ou deformação da ferramenta.

The factory floor visualizer

Visualizador do chão de fábrica

Se você quiser saber mais sobre a variedade de aplicações que você pode abordar com uma impressora 3D Stratasys, confira nosso chão de fábrica virtual para uma investigação interativa do mundo da impressão 3D para manufatura.
